Выносные конденсаторы и воздушно-жидкостные холодильные системы Aermec CSE - CVA - CVR - WTE - WTA

Выносные конденсаторы и воздушно-жидкостные холодильные системы Aermec CSE - CVA - CVR - WTE - WTA производительностью от 8,5 до 1110 кВт EUROVENT
Aermec adheres to the EUROVENT Certification Programme. The products concerned appear in the EUROVENT Certified Products Guide.

Выносные конденсаторы и воздушно-жидкостные холодильные системы Aermec CSE - CVA - CVR - WTE - WTAВыносные конденсаторы и воздушно-жидкостные холодильные системы Aermec CSE - CVA - CVR - WTE - WTAВыносные конденсаторы и воздушно-жидкостные холодильные системы Aermec CSE - CVA - CVR - WTE - WTA

Особенности.

  • Возможность установки в горизонтальном или вертикальном положении (за исключением моделей CSE типоразмеров 564 - 584, 644 -685 и 943 - 966, состоящих из двух секций, располагающихся рядом друг с другом).
  • Осевые вентиляторы с трехфазным электромотором, имеющим класс защиты IP54, с подключением по схемам «дельта» - «звезда»:
    CSE типоразмера 300: диаметр вентилятора 350 мм; CSE типоразмера 500: диаметр вентилятора 500 мм; CSE типоразмера 600: диаметр вентилятора 630 мм; CSE типоразмера 900: диаметр вентилятора 910 мм.
  • Модели типоразмера 300 с однофазным электромотором в следующих модификациях: ВМ - стандартная; SM - с пониженным уровнем шума.
  • Модели типоразмеров 500 - 600 - 900 с трехфазными электромоторами в следующих модификациях: В - стандартная; ST - с пониженным уровнем шума. Конденсатор CSE является базой для сухих охладителей WTE. Серия CVR
  • Теплообменники V - образной формы.
  • Два независимых холодильных контура.
  • От двух до пяти вентиляторов диаметром 800 мм.
  • Компактные размеры.
  • Четыре модификации: ВТ - стандартная; ST - с пониженным уровнем шума; UT - с ультранизким уровнем шума; ЕТ - с экстранизким уровнем шума. Серия CVA - WTA
  • Теплообменники W - образной формы.
  • Два независимых холодильных контура.
  • От четырех до шести вентиляторов диаметром 800 мм, расположенных в два ряда.
  • Две модификации: ВТ - стандартная; ST - с пониженным уровнем шума. Конденсатор CVA является базой для сухих охладителей WTE.

Дополнительное оборудование.

Вибропоглощающие опоры, предназначенные для установки системы как в вертикальном, так и в горизонтальном положении.
Система секционирования для каждого электромотора.
Распределительный щит.
Комплект соединительных элементов для подключения гидравлического контура.
Регулятор скорости вращения электромотора.

Выбор модификации моделей Aermec CSE-WTA

Комбинируя различные опции, можно подобрать такую модель, которая в точности соответствует конкретным требованиям.

Кодовые обозначения опций:

Кодовые обозначения опций

Code:
CSE - воздушный конденсатор
WTE - жидкостная холодильная система
Диаметр вентилятора (в мм)
Число вентиляторов
Число рядов
Модификация:
В - стандартная
S - с пониженным уровнем шума
Е - с экстранизким уровнем шумом
Электропитание:
Т - трехфазное
М - однофазное

Жидкостная холодильная система WTE.

WTE 513-WTE514-WTE515-WTE 522-WTE 523-WTE 524-WTE 525-WTE 533-WTE 534 - WTE 535 - WTE 543 - WTE 544-WTE 545 WTE 563 - WTE 564 - WTE 565 - WTE 583 - WTE 584 - WTE 585 - WTE 634 - WTE 635 - WTE 643 - WTE 644 - WTE 645 - WTE 663 - WTE 664
WTE 665-WTE 683-WTE 684 - WTE 685 - WTE 913 - WTE 914 - WTE 916 - WTE 923-WTE 924-WTE 926-WTE 933-WTE 934-WTE613
WTE 614-WTE 615-WTE 623 - WTE 624 - WTE 625 - \АЯЕ 633-WTE 936 - WTE 943 - WTE 944 - WTE 946 - WTE 963-WTE 964-WTE 966

Примечание. На модели серии CSE может быть установлена холодильная система WTE, для чего достаточно заменить теплообменник конденсатора теплообменником, работающим с водным раствором гликоля. Однако в привести в каталоге данные о теплопроизводительности систем затруднительно. Более подробные сведения можно получить в представительстве компании AERMEC.

WTA

WTA 843 - WTA 844 - WTA 863 - WTA 864 - WTA 883 - WTA 884 - WTA 8103 - WTA 8104 - WTA 8123 - WTA 8124 WTA 8143 - WTA 8144 WTA 8163 - WTA 8164 - WTA 8183 - WTA 8184

Комбинации моделей Aermec CSE-WTA

Для облегчения выбора нужного типа конденсатора в приводимой ниже таблице указаны возможные комбинации конденсаторов и выносных холодильных систем с холодильными машинами серий NRW, NBW, NW и NLW. Для обеспечения надежной работы системы, объединяющей различные устройства, при меняющихся внешних условиях рекомендуется применение регулятора скорости вращения электромотора и распределительного щита.

  Конденсатор Распределительный щит Регулятор скорости Соединит, элементы Вибропоглотители

NRW 27 E

CSE 314 BM

1

1X4A



2V00252

NRW 37 E

CSE 322 BM

1

1X4A

-

2V00252

NRW 47 E

CSE 323 BM

1

1X4A

-

2V00252


CSE 513 ST

1xQ1

1x12A

-

-

NRW 57 E

CSE 514 ST

1xQ1

1x12A

 - -


CSE 522 ET

1xQ1

1x12A

-

-

NRW 77 E

CSE 522 ВТ

1xQ1

1x12A

-

-


CSE 523 ST

1xQ1

1x12A

-

 -

NRW 107 E

CSE 523 ВТ (Y)

1xQ1

1x12A

-

 -


CSE 524 ST

1xQ1

1x12A

-

-

NRW 127 E

CSE 533 ST

1xQ2

1x12A

-

 -

NBW 147 E

2XCSE 522 ВТ

2xQ1

2X12 A

-

 -


2XCSE 523 ST

2XQ1

2X12A

-

 -

NBW 207 E

2XCSE 524 ВТ

2XQ1

2X12A

-

 -


2X913 ST(Y)

2XQ1

2X12A

-

 -

NBW 307 E

2XCSE 524 ВТ

2XQ1

2X12A

-

 -


2XCSE 533 ST

2XQ2

2X12A

-

 -

NBW 407 E

2XCSE 533 ВТ

2XQ2

2x12A

 - -


2XCSE 534 BT(Y)

2XQ2

2X12A

-

 -

Комбинации моделей.

  Конденсатор Распределительный щит Регулятор скорости Соединит, элементы Вибропоглотители

NW 0601 E

CSE 934 ВТ

1 XQAermec

1x12A

-

-


CSE 584 ВТ

1 XQAermec

1X12A

9402003

-

NW 0701 E

CSE 943 ВТ

1 XQAermec

1X20A

9402005

-


CVA 843 ST

1 XQAermec

1X12A

Kit.coll.1

-

NW 0901 E

CSE 946 ВТ

1 XQAermec

1X20A

9402006

-


CVA 844 ВТ

1 XQAermec

1X20A

Kit.coll.1

-

NW 1101 E

CSE 964 ВТ

1 XQAermec

1X20A

9402007

-


CVA 863 ВТ

1 XQAermec

1X35A

9402016

-

NW 1401 E

CVA 864 ВТ

1 XQAermec

1X35A

Kit.coll.2

-

NW 1601 E

CVA 844 ВТ

1 XQAermec

1X35A

Kit.coll.3

-

NW 1202 E

2XCSE 934 ВТ

2XQAermec

2X12A

-

-


CVA 863 ВТ

2XQAermec

2X20A

-

-

NW 1302 E

CVA 864 ВТ

2XQAermec

2X20A

-

-

NW 1502 E

CVA 864 ВТ

2XQAermec

2X20A

-

-

NW 1602 E

CVA 884 ВТ

2XQAermec

2X20A

-

-

NW 1802 E

CVA 884 ВТ

2XQAermec

2X20A

-

-

NW 2002 E

CVA 8103 ВТ

2XQAermec

2X35A

-

-

NW 2202 E

CVA 8123 ВТ

2 XQAermec

2X35A

-

-

NW 2502 E

CVA 8124 ВТ A

2XQAermec

2X35A

-

-

NW 2802 E

CVA 8124 ВТ A

2XQAermec

2X35A

-

-

NW 3002 E

CVA 8124 ВТ В

2XQAermec

2X35A

-

-

NW 3202 E

CVA 8124 ВТ В

2XQAermec

2X35A

-

-

NLW500 E

CSE 625 BT+ CSE 623 ВТ

2XQ1

2X12A

-

-


CVR 23 ВТ (Y)

Q1

12A

-

-


CSE 634 ST + CSE 625 ST

Q2 + Q1

2X12A

-

-


CVR 24 ВТ (Y)

Q1

12A

-

-


CVR 33 ET

Q2

12A

-

-

NLW 550 E

CSE 633 ВТ + CSE 623 ВТ

Q2 + Q1

2X12A

-

-


CVR 24 ВТ (Y)

Q1

12A

-

-


CSE 635 ST + CSE 625 ST

Q2 + Q1

2X12A

-

-


CVR 33 ET

Q2

12A

-

-

NLW 600 E

2X CSE 633 ВТ

2XQ2

2X12A

-

-


CVR 24 ВТ

Q1

12A

-

-


2XCSE 644 ST (Y)

2XQ2

2X12A

-

-


CVR 34 ST (Y)

Q2

12A

-

-


CVR 44 UT (Y)

Q2

12A

-

-

NLW 650 E

2XCSE 634 ВТ

2XQ2

2X12A

-

-


CVR 33 ВТ (Y)

Q2

12A

-

-


2XCSE 933 ST (Y)

2XQ2

2X12A

-

-


CVR 43 ET

Q2

12A

-

-

NLW 700 E

2XCSE 635 ВТ

2XQ2

2X12A

-

-


CVR 33 ВТ

Q2

20A

-

-


CVR 34 ST

Q2

12A

-

-


2XCSE 934 ST (Y)

2XQ2

2X12A

-

-


CVR 53 ET

Q3

12A

-

-

NLW 750 E

2X CSE 644 ВТ

2XQ2

2X12A

-

-


CVR 34 ВТ

Q2

20A

-

-


CVR 53 ST (Y)

Q3

12A

-

-

NLW 800 E

2XCSE 933 ВТ

2XQ2

2X12A

-

-


CVR 43 ВТ

Q2

20A

-

-


CVR 54 ST (Y)

Q3

12A

-



NLW 900 E

CSE 933 BT + CSE 934 ВТ

2XQ2

2X12A

-

-


CVR 44 ВТ

Q2

20A

-

-


CVR 54 ST

Q3

20A

-

-

NLW 1000 E

2XCSE 934 ВТ

2XQ2

2X12A

-

-


CVR 53 ВТ

Q3

25A

-

-


CVR 54 ST

Q3

20A

-

-


Технические характеристики и размеры Aermec CSE-CVA-CVR

CSE модели однофаз. питание

Расход воздуха

 Мощность Уровень шума Число вентиляторов Размеры (мм)

м3/час

кВт

ДБ (А)

А

В

С

CSE 314 BM

2.400

8.5

39

1

820

620

760

CSE 322 BM

5.000

14

42

2

820

620

1310

CSE 323 BM

4.400

16

42

2

820

620

1310

CSE модели трехфаз. питание

Расход воздуха

 Мощность Уровень шума

Число вентиляторов

 Размеры (мм)

м3/час

кВт

ДБ (А)

А

В

С

CSE 513 ST

5100

15

38

1

1060

833

1105

CSE 514 ST

4850

17,5

38

1

1060

833

1105

CSE 522 ЕТ

7300

17,9

29

2

1060

833

2045

CSE 522 ВТ

16000

31

51

2

1060

833

2045

CSE 523 ST

10200

31

41

2

1060

833

2045

CSE 523 BT(Y)

11500

34.9

45

2

1060

833

2045

CSE 524 ST

9700

34,7

41

2

1060

833

2045

CSE 524 ВТ

14800

52

51

2

1060

833

2045

CSE 533 ST

15300

46,5

43

3

1060

833

2985

CSE 533 ВТ

23250

60,2

56

3

1060

833

2985

CSE 534 ВТ (Y)

16500

57

50

3

1060

833

2985

CSE 584 ВТ

59200

192

57

8

1060

1666

3925

CSE 623 ВТ

19100

58,8

55

2

1200

1033

2500

CSE 625 ВТ

17400

72

55

2

1200

1033

2500

CSE 625 ST

12400

55,6

55,5

2

1200

1033

2500

CSE 633 ВТ

20250

88,2

55

3

1200

1033

3660

CSE 634 ВТ

27450

99,3

57

3

1200

1033

3660

CSE 634 ST

19500

77,7

49

3

1200

1033

3660

CSE 635 ВТ

26100

108

57

3

1200

1033

3660

CSE 635 ST

18600

83,4

49

3

1200

1033

3660

CSE 644 ВТ

36600

99,3

57

4

1200

1033

4820

CSE 644 ST(Y)

20000

86

44

4

1200

1033

4820

CSE 913 ST (Y)

10200

34,7

43

1

1530

1434

1633

CSE 933 ВТ

61200

168,6

64

3

1530

1434

4493

CSE 933 ST (Y)

30600

107,4

48

3

1530

1434

4493

CSE 934 ST (Y)

28350

115,5

48

3

1530

1434

4493

CVA модели однофаз. питание

Расход воздуха

 Мощность Уровень шума Число вентиляторов Размеры (мм)

м3/час

кВт

ДБ (А)

А

В

С

CVA 844 ВТ

77400

324

56

4

2090

2200

3250

CVA 863 ВТ

118000

411

58

6

2090

2200

3850

CVA 864 ВТ

108000

444

58

6

2090

2200

3850

CVA 884 ВТ

144800

590

59

8

2105

2200

5100

CVA 8103 ВТ

198800

711

60

10

2105

2200

6705

CVA 8123 ВТ

236000

830

61

12

2105

2200

7305

CVA 8124 ВТ А

216000

887

61

12

2105

2200

7305

CVA 8124 ВТ В

216000

1110

61

12

2105

2200

7305

CVA 843 ST

61000

244

49

4

2090

2200

3250

CVA модели трехфаз. питание

Расход воздуха

 Мощность Уровень шума Число вентиляторов Размеры (мм)

м3/час

кВт

ДБ (А)

А

В

С

CVR 23BT(Y)

34800

134

48

2

1590

1100

2270

CVR 24 ВТ

44500

181

55

2

1590

1100

2270

CVR 24 ВТ (Y)

33600

141

48

2

1590

1100

2270

CVR 33 ВТ

69900

245

56

3

1590

1100

3210

CVR 33 ВТ (Y)

52200

201

49

3

1590

1100

3210

CVR 34 ВТ

66750

272

56

3

1590

1100

3210

CVR 43 ВТ

93200

327

58

4

1590

1100

4180

CVR 44 ВТ

89000

363

58

4

1590

1100

4180

CVR 53 ВТ

114500

408

59

5

1590

1100

5150

CVR34 ST

49350

214

49

3

1590

1100

3210

CVR 34 ST (Y)

41100

180

44

3

1590

1100

3210

CVR 53 ST (Y)

69500

278

47

5

1590

1100

5150

CVR 54 ST

82250

357

52

5

1590

1100

5150

CVR 54 ST (Y)

68500

301

47

5

1590

1100

5150

CVR 44 UT (Y)

37400

168

38

4

1590

1100

4180

CVR 33 ET

32700

140

38

3

1590

1100

3210

CVR 43 ST (Y)

32480

143

35

4

1590

1100

4180

CVR 53 ET

54500

233

41

5

1590

1100

5150

Электропитание: 230 В (однофазное), 50 Гц; 400 В (трехфазное), 50 Гц. (Y) = соединение "Звезда"

Указанные технические характеристики относятся к следующим условиям:

Звуковое давление измерено в свободном пространстве, на расстоянии 10 м, при коэффициенте направленности = 2;

- температура окружающей среды 25°С;
- разность между температурой конденсации (Тr) и наружной температурой Δ = 15°С;
- высота установки: 0 м.

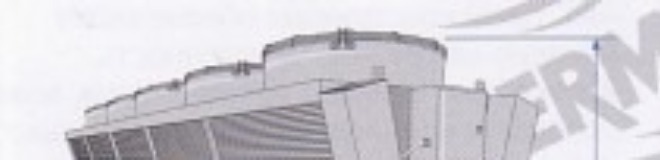

Технические характеристики и размерыТехнические характеристики и размерыТехнические характеристики и размеры
