Достоинства

• Встроенная автоматика управления;
• Исключительно тихая работа оборудования;
• Широкий выбор основных функций управления;
• Экономное потребление энергии;
• Эффективность испытана и подтверждена EUROVENT;
• Статично и динамично сбалансированные вентиляторы уменьшают вибрацию и обеспечивают бесшумную работу;
• Для повышенной антикоррозийной защиты корпус всех установок окрашен способом порошкового напыления;
• Удобная установка.

Воздухопроизводительность

Производительность приточно-вытяжных установок серии VERSO варьируется от 1000 до 26 000 м³/ч при максимальном рабочем давлении – 900 Па. Всего выпускается 8 типоразмеров приточно-вытяжных установок, что позволяет при подборе выбрать установку с габаритными размерами, соответствующими требованиям заказчика.

Скачать программу подбора VERSO (40 Мб)

Типоразмеры

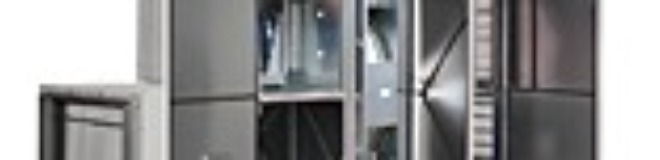

		VERSO-R Приточно-вытяжные установки с роторным рекуператором Эффективность рекуперации тепла до 84%.

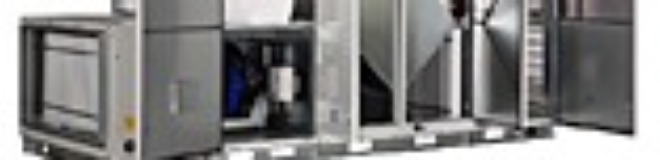

		VERSO-Р Приточно-вытяжные установки с пластинчатым рекуператором Эффективность рекуперации тепла до 70%.

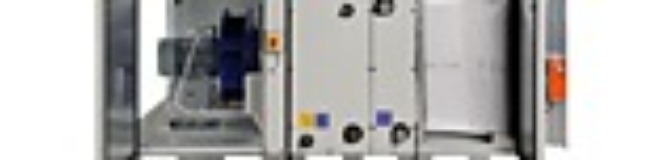

		VERSO-S Приточные установки

Конструкция

Корпус установок VERSO-P и VERSO-R имеет оригинальную конструкцию. Он состоит из трёх основных секций, причем обе крайние секции абсолютно симметричны. Каждая из них содержит вентилятор и фильтр, что позволяет легко скомпоновать установку, у которой взаимное расположение притока и вытяжки, а также сторона обслуживания наилучшим образом соответствуют конфигурации венткамеры. Средняя секция предназначается для рекуператора. Компания Komfovent предлагает три типа рекуператоров: роторный, пластинчатый и с промежуточным теплоносителем. Корпус VERSO-S состоит из двух симметричных секций содержащих вентилятор и фильтр. Для удобства монтажа и обслуживания воздухонагреватели, воздухоохладители и воздушные заслонки устанавливаются на внешней стороне корпуса.

Конструкция установок обеспечивает удобство транспортировки и сборки. Секции корпуса компактны и не имеют выступающих частей. Это позволяет с минимальными затратами труда занести их в помещение и доставить на место монтажа. Отсутствие выступающих частей и острых кромок поможет избежать травм при сборке и обслуживании. Готовые секции приточно-вытяжных установок доставляются заказчику в упаковке и подготовленными к перевозке.

Стенки установок представляют собой панели из двух слоев оцинкованной стали, промежуток между которыми заполнен минеральной ватой толщиной 45 мм. Это обеспечивает эффективную тепло- и звукоизоляцию, и высокую степень огнестойкости.

Предназначенные для монтажа на открытом воздухе установки могут комплектоваться защитной крышкой, патрубками для забора и выброса воздуха с защитными решетками и козырьками, защищающими от попадания атмосферных осадков.

Фильтры, вентиляторы, рекуператоры, нагреватели, охладители и другие составные части во время эксплуатации доступны для обслуживания и при необходимости могут быть легко заменены.

Новый механизм крепления фильтров не только обеспечивает герметичность, но и существенно упрощает процедуру замены фильтров.

Дверцы установок установлены на петли, имеющие прочную и удобную конструкцию. Дверцы закрываются удобными и надежными замками. На них механически закреплено эластичное уплотнение, выполненное из прочной пористой резины, имеющей специальный профиль с воздушной полостью. Все это позволяет не только обеспечить высокую герметичность, но и обеспечивает установкам привлекательный внешний вид.

Компоненты

		Пластинчатый рекуператор - используется в установках серии VERSO-P. Температурный коэффициент полезного действия – до 70%.  В установках используются рекуператоры, изготовленные из алюминиевых пластин.
		Роторный рекуператор - используется в установках серии VERSO-R. Температурный коэффициент полезного действия – до 84%. Возможные высоты волны: 1,7 мм; 2,1 мм. Типы роторного рекуператора: алюминиевый; алюминиевый с гигроскопическим покрытием. Привод ротора снабжен частотным регулятором, позволяющим поддерживать оптимальный режим работы рекуператора. Скорость вращения ротора от 0 до 10 оборотов в минуту. Рекуператор по желанию заказчика может быть оборудован продувочным сектором.
		Вентиляторы В установках серии VERSO используются вентиляторы типа Plug, поэтому оборудованные такими вентиляторами установки создают при работе меньше шумов и позволяют эффективнее расходовать электроэнергию. Вентиляторы статически и динамически сбалансированы в соответствии со стандартом ISO 1940, поэтому создаваемая установками вибрация минимальна и отвечает современным требованиям к вентиляционному оборудованию. Характерные особенности применяемых вентиляторов: высокий коэффициент полезного действия; производительность плавно регулируется при помощи контроля частоты; хорошие акустические характеристики; долговечность: вентилятор этого типа напрямую соединен с электродвигателем, поэтому упрощается эксплуатационное обслуживание. Вентиляторы окрашены эпоксидной краской – синий RAL 5002; имеется возможность присоединить установку для измерения потока воздуха. Двигатели вентиляторов трехфазные (400 V), управляются преобразователями частоты. Класс безопасности IP55 по IEC 34-5, обмотки двигателей имеют изоляцию категории «F». Рабочая температура до 40°C.
		Воздушные заслонки В приточно-вытяжных установках используются воздушные заслонки с уплотнением, выполненные из алюминиевого профиля или оцинкованной стали и герметизирующей резины. Соединения для типоразмеров 10÷50 имеют профиль фланца L20, для типоразмеров 60÷80 – профиль L30.
		Воздушные фильтры В установках серии VERSO используются карманные фильтры из синтетического или стеклянного волокна с классом фильтрации от G4 до F9. Стандартная глубина кармана: фильтра класса G3-G4 – 200 мм. фильтра класса F5 – 300 мм. фильтра класса F6-F9 – 500 мм. Механизм крепления фильтров обеспечивает герметичность и простоту замены фильтрующих вставок.
		Водяные воздухонагреватели Стандартно применяются воздухонагреватели с медными трубками и оребрением из алюминиевых пластин, расположенных с шагом 3 или 4 мм. Нагреватель может оснащаться резьбовым отверстием для крепления капиллярного термостата защиты от замерзания.  Секция нагревателя с корпусом, изолированным минеральной ватой, устанавливается снаружи установки – таким образом экономится пространство венткамеры и упрощается сборка. Максимальное рабочее давление – 10 бар. Максимальная температура воды - +100°C (по специальному заказу до - +130°C). Температура нагретого воздуха до +40°C.
		Электрические воздухонагреватели Для производства используются трехфазные (400V/50Hz) нагревательные элементы из нержавеющей стали.  Предусмотрена двухступенчатая защита от перегрева.  Класс защиты IP55 по стандарту IEC 34-5.  Температура нагрева воздуха – до +40°C.  Примечание: точные габариты электрического воздухонагревателя и другие данные – в программе подбора приточно-вытяжных установок серии VERSO.
		Водяные охладители воздуха Стандартно применяются водяные охладители с медными трубками и оребрением из алюминиевых пластин, расположенных с шагом 2,5 или 3 мм.  Секция охладителя с корпусом, изолированным минеральной ватой монтируется снаружи установки – таким образом экономится пространство венткамеры и упрощается сборка. Максимальное рабочее давление – 10 бар. Секция охладителя воздуха комплектуется дренажной трубкой и сифоном.
		Воздухоохладители прямого испарения Стандартно применяются фреоновые охладители с медными трубками и оребрением из алюминиевых пластин, расположенных с шагом 2,5 или 3 мм. Секция охладителя с корпусом, изолированным минеральной ватой монтируется снаружи установки – таким образом экономится пространство венткамеры и упрощается сборка. Максимальное рабочее давление – 10 бар. Секция охладителя воздуха комплектуется дренажной трубкой и сифоном. Секция воздухоохладителя может быть разбита на ступени (обязательно указать это в заказе).
		Крыша В приточно-вытяжных установках, предназначенных для наружной эксплуатации, можно дополнительно установить крышу с водостоком, направленным в сторону, противоположную стороне обслуживания.
		Козырьки и наружные решетки Предназначенные для монтажа на открытом воздухе установки могут комплектоваться патрубками для забора и выброса воздуха с защитными решетками и козырьками, защищающими от попадания атмосферных осадков.
		Дверные замки и ручки Удобные в использовании дверные замки и ручки обеспечивают безопасную эксплуатацию установки.
		Заслонка с приводом Автоматизированное управление воздушным потоком в 0-10 V. Заслонка может быть закрыта, если установка не экспулатируется.
		Смотровое окно Позволяет наблюдать за происходящим внутри установки, когда она находится в рабочем режиме. Диаметр пластикового смотрового окна составляет 200 мм.
		Освещение Позволяет наблюдать за происходящим внутри установки, когда она находится в рабочем режиме. Используются экономичные лампы с включателем снаружи приточно-вытяжной установки.
		Пульт управления C3
