Мультизональные системы кондиционирования

    В современном офисном здании, загородном доме или элитной квартире нередко требуется система кондиционирования воздуха, обслуживающая сразу несколько помещений. Если вы столкнулись с необходимостью покупки такого оборудования, то обратите внимание на центральные интеллектуальные системы комфортного кондиционирования воздуха с переменным расходом холодильного агента, которые по экономичности, простоте монтажа и другим характеристикам превосходят применяемые для этих целей мульти-сплит системы, а в некоторых случаях — и традиционные центральные системы кондиционирования воздуха.

    При всех своих достоинствах, традиционные сплит и мульти-сплит системы имеют ряд недостатков, заметно ограничивающих возможности их использования. В первую очередь это небольшая длина межблочных коммуникаций, обычно не превышающая 25 метров, да и то, при такой длине не избежать уменьшения мощности кондиционера процентов на 30. Другой недостаток мульти-сплит систем — ограниченное количество внутренних блоков, как правило до четырех штук. Все это приводит к тому, что для кондиционирования элитной квартиры или коттеджа приходится размещать снаружи (иногда даже на фасаде) несколько внешних блоков, которые никак не хотят "вписываться" в замысел архитектора.

    Относительно недавно – в 1982 г.- на рынке систем кондиционирования был совершен прорыв – компания Daikin создал новейшую, интеллектуальную, полностью автоматизированную центральную систему кондиционирования воздуха, которая получила общее название VRV (Variable Refregerant Volume) - систему с переменным расходом холодильного агента.

    На мировом рынке сегодня предлагаются мультизональные системы VRF фирм Daikin (VRV, Hi-VRV, Super MultiPlus), Hitachi (Set Free), Mitsubishi Electric (City Multi), Mitsubishi Heavy (KX), Sanyo (Eco Multi), Toshiba (Super Multi, MMS), Fujitsu General и Fuji(VRF System AirStage^TM), Panasonic (Urban Multi), LG (Building Multi), Samsung (DVM).

    Интеллектуальная мультизональная система с равным успехом используется для кондиционирования воздуха в зданиях любой площади и этажности. Это самая экономичная система, работающая в режиме "теплового насоса" и обеспечивающая индивидуальное поддержание температуры воздуха в помещениях. При этом одновременно в одном помещении может происходить охлаждение воздуха, а в другом его подогрев. Нагрев или охлаждение воздуха производятся только в тех помещениях, где это действительно нужно, в то время как в остальных помещениях кондиционеры не работают вовсе, снижая при этом потребление электроэнергии. К одному наружному блоку таких систем можно подключать до 16-ти внутренних различных типов (настенные, кассетные, канальные и т.д.). Кроме того, расстояние между наружными и внутренними блоками могут быть очень значительными.

VRF системы имеют ряд принципиальных отличий от всех ранее выпускавшихся кондиционеров:

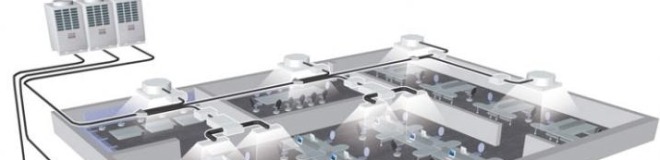

• В обычных мульти-сплит системах между внешним и каждым из внутренних блоков прокладывается отдельная фреоновая трасса. В системах VRF все блоки подключаются к единой системе трубопроводов, то есть к общей трассе из двух или трех медных труб подключается до 30 внутренних и 3 внешних блоков. Такое техническое решение позволяет упростить (удешевить и ускорить) монтажные работы, а так же дает возможность легко расширять систему в будущем.

• Максимальное расстояние между внутренним и наружным блоком (длина трубопровода) составляет 100 метров. Перепад высот между наружным и внутренним блоком (расстояние между блоками по вертикали) — 50 метров. Таким образом, стало возможным размещать наружный блок кондиционера в любом удобном месте — на крыше, в подвале или даже в нескольких десятках метров от дома.

• Управление внутренними блоками может производится как с помощью индивидуальных беспроводных пультов (как и в обычных мульти-сплит системах), так и с помощью централизованного пульта управления, контролирующего режимы работы всех внутренних блоков и состояние системы в целом. Кроме этого, VRF система может управляться с помощью персонального компьютера.

• Один наружный блок (точнее, комплекс наружных блоков с единой системой автоматики) мощностью до 128 кВт на охлаждение (144,5 кВт на обогрев) может обслуживать до 40 внутренних блоков, мощность которых подбирается в зависимости от индивидуальных потребностей в холоде или тепле каждой из комнат — есть экземпляры от 2 до 25 кВт. Причем суммарная производительность внутренних блоков может превышать номинальную производительность наружного блока на 30-35%. Это позволяет кондиционировать новую комнату, подключив дополнительный внутренний блок к уже существующей системе VRF, которая сама определит, в каком из помещений прохлада нужнее, и соответствующим образом распределит имеющуюся мощность.

• В отличие от мульти-сплит систем, которые, как правило, комплектуются внутренними блоками одного типа, в состав одной центральной интеллектуальной системы комфортного кондиционирования с переменным расходом хладагента могут включаться внутренние блоки различных типов. Настенные блоки монтируются окна на стене на высоте 2,5-3 метра от пола — например, в кабинете, на кухне, в детской и т. п. Напольные блоки обычно устанавливают в подоконных нишах или по периметру помещения. Некоторые конфигурации VRF систем предполагают использование кассетных и канальных внутренних блоков, встраиваемых в пространство над подвесным потолком. Эти модели применяют для кондиционирования воздуха в больших комнатах, гостиных и др. Ну а внутренние блоки потолочного крепления устанавливаются без подвесного потолка.

Какова стоимость VRF-систем?

Однозначно ответить на этот вопрос не так просто. Рассмотрим стоимость установки подобного оборудования на конкретных примерах. В таблицах 1 и 2 приведены расчеты примерных затрат на установку VRF-систем в загородном доме и в элитарной городской квартире.

Таблица 1. Расчет стоимости двухтрубной системы Set-Free FS, на примере коттеджа, состоящего из 8-ми комнат.

В каждой из восьми комнат установлен индивидуальный внутренний блок канального типа. Кондиционируются три спальни и домашний кинотеатр (в мансарде), две спальни и две гостиные (на первом этаже).

Таблица 2. Расчет стоимости трехтрубной системы Set-Free FS, на примере 9-и комнатной элитарной квартиры.

Для всех комнат использован индивидуальный блок канального типа, что позволяет в каждом помещении поддерживать температуру в широком диапазоне. С помощью двух приточных систем фирмы ROSENBERG (Германия) свежий воздух подается на вход каждого кондиционера. Вытяжка осуществляется малошумными осевыми вентиляторами фирмы MAICO (Германия), установленными в стояках естественной вентиляции кухонь и санузлов.

В каждой из восьми комнат установлен индивидуальный внутренний блок канального типа. Кондиционируются три спальни и домашний кинотеатр (в мансарде), две спальни и две гостиные (на первом этаже).

Итак, кратко приведем плюсы и минусы данных систем:

• Преимущества :

  • Самая энергоэффективная система

  • Возможность обеспечения индивидуального микроклимата в каждом помещении

• Недостатки :

  • Наличие в помещении большого количества фреоновых линий

  • Более сложный монтаж и пуско-наладка

  • Требуется квалифицированный персонал для обслуживания
